Hoy vamos a montar una batería para nuestro router, es decir, una UPS o SAI. Este sistema hará que nuestro router o switch este alimentado de forma ininterrumpida aunque haya cortes de corriente, es decir, si se va la luz en casa o tenéis que hacer algún mantenimiento y cortáis la luz, el router o switch, seguirá encendido.
La UPS que vamos a montar hoy, es muy sencilla, ya que solo necesitaremos 3 o 6 baterías 18650, una BMS de 3s y al menos 10A y algunos conectores y cables.
Material:
- Batería 18650, 3 o 6 unidades.
- BMS 3S (Amazon) o similar.
- Conector alimentación o similar.
- Soldador y estaño.
- Cables varios. (Es bueno reciclar fuentes de pc para guardar estos cables).
- Display voltímetro (Opcional)
La conexiones son muy sencillas por lo que no será necesario ningún esquema, solo atender un poco.
Deberemos conectar en paralelo, el display voltímetro y los dos o tres conectores (depende si quereis 1 o 2 salidas) a la salida de la BMS.
La conexión de la BMS también es sencilla, tan solo seguir el siguiente diagrama.
Listo, ya tenéis vuestra UPS.

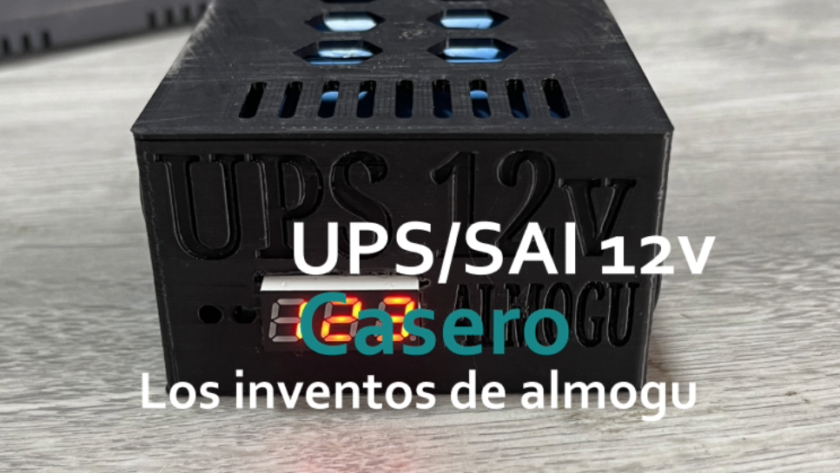

Se os olvida algo? claro donde lo vamos a colocar, en el aire? no, espera, os dejo mi diseño para que podáis descargarlo e imprimirlo con vuestra maquina 3D.
Os dejo el vídeo explicativo y funcionamiento:
About Author
Hola from Merida again. ¿Tienes esquema de donde va cada componente? Conector de entrada, salida, pantallita… Gracias.
Ah, y otra preguntita por favor: Ahi van 6 pilas, entiendo que por parejas como en el esquema que aparecen solo las tres. ¿Hasta cuantas se podrian poner teóricamente? Imaginaba poder crear un SAI de mucho amperaje a 12 v, entiendo que se necesitaria otro BMS… Gracias.
Ahora mismo me pillas sin ordenador a mano por lo que hacerte un esquema lo tengo difícil pero es sencillo. Positivo y negativo de la BMS al positivo y negativo de los conectores.
Ampliar puedes todo lo que quieras. Todo depende de lo que quieras alimentar, cuanta más potencia quieras más capacidad necesitas.
Por otra parte, hay unas placas que estoy pendiente de recibir que suministran 12v aunque tenga 8,4v la batería ya que lo eleva, y también carga con cargador de 12v. Se llaman ups cc o similar en aliexpress.
