Descripción del Proyecto

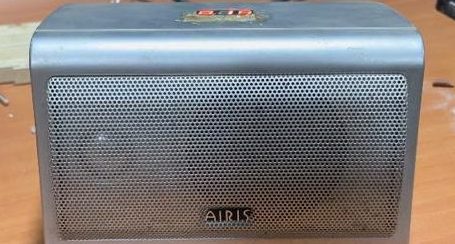

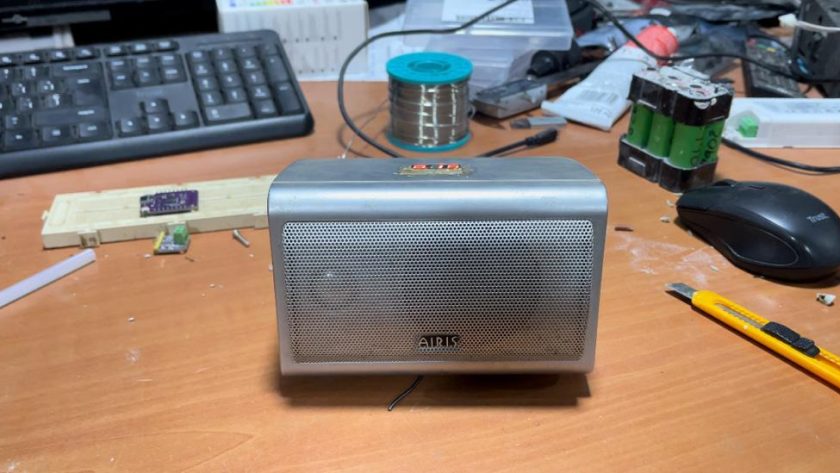

Se ha transformado un altavoz reciclado de home cinema en un altavoz portátil mediante la adición de una batería y conectividad Bluetooth. Para lograrlo, se utilizó un regulador LM2596 para reducir el voltaje a 5V, destinado a la alimentación de la placa receptora de Bluetooth. Asimismo, se emplearon dos celdas 18650 en serie para alimentar tanto el LM2596 como la placa amplificadora. El encendido se controla mediante un interruptor, y se añadió un display para medir el voltaje de la batería, el cual es alimentado con 5V proporcionados por el LM2596.
¡Un proyecto impresionante que combina ingeniería electrónica y reutilización creativa de componentes!
Materiales Utilizados
- Altavoz reciclado de home cinema
- Regulador LM2596
- Placa receptora de Bluetooth
- Amplificador audio
- Dos celdas 18650
- Interruptor
- Display para medir voltaje de batería
Pasos Realizados
- Conexión de la placa receptora de Bluetooth a la entrada de audio del amplificador de audio.
- Uso del regulador LM2596 para reducir el voltaje de la batería a 5V para la placa receptora de Bluetooth.
- Conexión en serie de las dos celdas 18650 para alimentar el LM2596 y la placa amplificadora.
- Instalación de un interruptor para controlar el encendido del sistema.
- Incorporación de un display para medir el voltaje de la batería, alimentado con 5V provenientes del LM2596.
- Realizar la conexion de la salida de audio de la placa amplificadora al altavoz.

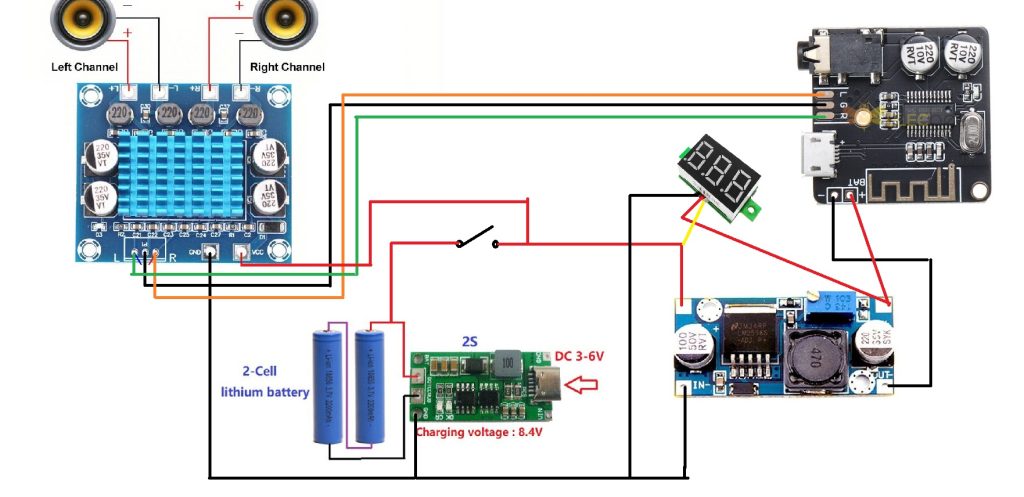

Diagrama de conexionado:
¡Felicidades por este increíble proyecto de bricolaje!
