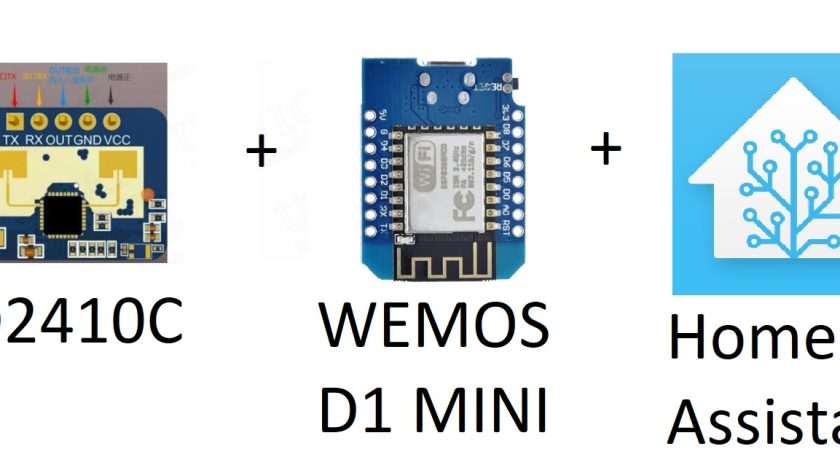

Cómo Montar un Sensor LD2410C con un Wemos D1 Mini y configurarlo con ESPHome en Home Assistant

Este tutorial lo guiará a través de los pasos necesarios para montar un sensor LD2410C en un Wemos D1 Mini y configurarlo para su uso con ESPHome y Home Assistant, una solución perfecta para los entusiastas de la automatización del hogar.

Materiales Necesarios:

• Wemos D1 Mini
• Sensor LD2410C
• Cables de conexión
• Soldador (opcional, dependiendo del tipo de conexión)
• Protoboard (para pruebas, opcional)

Paso 1: Preparación del Hardware

1. Conexión del Sensor LD2410C al Wemos D1 Mini:
   • Asegúrate de que la alimentación esté desconectada durante el montaje.
   • Conecta el pin VCC del sensor LD2410C al pin 5V del Wemos D1 Mini.
   • Conecta el pin GND del sensor al pin GND en el Wemos D1 Mini.
   • Conecta el pin de señal del sensor TX al RX del Wemos D1 Mini y el RX del sensor al TX del Wemos D1 Mini.
   • Archivo 3D para el montaje superficial. Descargar

Paso 2: Configuración de ESPHome

Para integrar su Wemos D1 Mini con Home Assistant mediante ESPHome, siga estos pasos:

1. Instalación de ESPHome:
   • Asegúrate de que Home Assistant esté funcionando y de que tengas acceso a él.
   • Vaya a Supervisor > Add-on Store y busque ESPHome.
   • Instale ESPHome y ábralo una vez que esté instalado.
2. Creación de un Nuevo Dispositivo:
   • Haga clic en «New Device» y siga las instrucciones para agregar su Wemos D1 Mini.
   • Conéctelo a su red Wi-Fi ingresando los detalles necesarios.
3. Configuración del Sensor LD2410C:
   • Adjunto código que debereis modificar con vuestros datos de configuracion de wifi y
   OTA.
   • Es el código completo, luego podréis quitar todo aquello que no necesitéis.

esphome:
  name: "NOMBRE QUE QUERAIS DAR A VUESTRO SENSOR"

esp8266:
  board: d1_mini

wifi:
  networks:
  - ssid: #NOMBRE DE VUESTRA WIFI
    password: #CONTRASEÑA DE VUESTRA WIFI

logger:
  #level: INFO

api:

captive_portal:

ota:
  password: "VUESTRA CONTRASEÑA"

uart:
  id: ld2410_uart
  tx_pin: TX
  rx_pin: RX
  baud_rate: 256000
  parity: NONE
  stop_bits: 1

ld2410:
  uart_id: ld2410_uart

number:
  - platform: ld2410
    timeout:
      name: Timeout
    light_threshold:
      name: Light Threshold
    max_move_distance_gate:
      name: Max Move Distance Gate
    max_still_distance_gate:
      name: Max Still Distance Gate

select:
  - platform: ld2410
    distance_resolution:
      name: Distance Resolution
    baud_rate:
      name: Baud Rate
    light_function:
      name: Light Function
    out_pin_level:
      name: Out Pin Level

sensor:
  - platform: ld2410
    light:
      name: Light
    moving_distance:
      name : Moving Distance
    still_distance:
      name: Still Distance
    moving_energy:
      name: Move Energy
    still_energy:
      name: Still Energy
    detection_distance:
      name: Detection Distance
  - platform: wifi_signal # Reports the WiFi signal strength/RSSI in dB
#    name: "WiFi Signal dB"
    id: wifi_signal_db
    update_interval: 86400s
    entity_category: "diagnostic"

  - platform: copy # Reports the WiFi signal strength in %
    source_id: wifi_signal_db
    name: "#NOMBRE QUE QUERAIS PONER"
    filters:
      - lambda: return min(max(2 * (x + 100.0), 0.0), 100.0);
    unit_of_measurement: " %"
    entity_category: "diagnostic"

binary_sensor:
  - platform: ld2410
    has_target:
      name: Presence
    has_moving_target:
      name: Moving Target
    has_still_target:
      name: Still Target
    out_pin_presence_status:
      name: Out Pin Presence Status

button:
  - platform: ld2410
    restart:
      name: #NOMBRE QUE QUERAIS PONER

web_server:
  port: 80

Paso 3: Carga del Firmware a Wemos D1 Mini

1. Compilar y Cargar:
   • Haga clic en «Save» y luego «Install» en su archivo de configuración dentro de ESPHome.
   • Elija la opción «Plug into this computer» y seleccione el puerto correspondiente a su Wemos D1 Mini, o elija «Wireless» si ya tiene el Wemos configurado con OTA (Over The Air) previamente.
   • Siga las instrucciones para cargar el firmware.

Paso 4: Integración en Home Assistant

Una vez cargado el firmware en el Wemos D1 Mini:

1. Detecte el Dispositivo:
   • Vaya a Configuration > Integrations en Home Assistant.
   • Debería ver automáticamente un nuevo dispositivo ESPHome. Si no lo ve, puede agregarlo manualmente haciendo clic en el botón «+ Add Integration» y buscando ESPHome.
   • Siga las instrucciones para agregar su dispositivo.

Paso 5: ¡Listo!

Ahora tendrás tu sensor LD2410C correctamente conectado y configurado para trabajar con tu Wemos D1 Mini y Home Assistant. A partir de aquí, puede usar las lecturas del sensor para automatizar otras acciones dentro de su entorno Home Assistant. Por ejemplo, encender la luz de la cocina al detectar presencia y apagarla cuando no haya nadie.
